TFL-LCD結構

TFT-LCD面闆由上下兩個基闆構成，上基闆爲CF基闆,設置有CF（彩色濾光片），用於産生顔色
，下基闆爲TFT基闆，設置有TFT（薄膜電晶體）矩陣，用來控制像素矩陣的灰階顯示，兩個基闆之間爲液晶層。給像素施加不同的驅動電壓，液晶就會随著電壓的大小發生不同角度的偏轉，調整背光源入射光線的穿透率，産生灰階顯示。CF側通常設置有紅
、綠、藍三原色構成的彩色濾光片矩陣，與TFT側的薄膜電晶體矩陣一一對應，通過不同灰階的紅綠藍進行混色産生不同的色彩和明暗度。

背光模塊位於TFT-Array面闆之後負責提供光源，驅動電路闆爲面闆提供操作電壓。

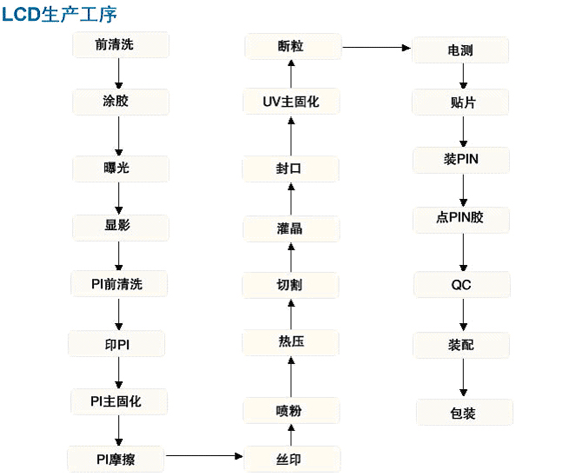

TFL-LCD制程
